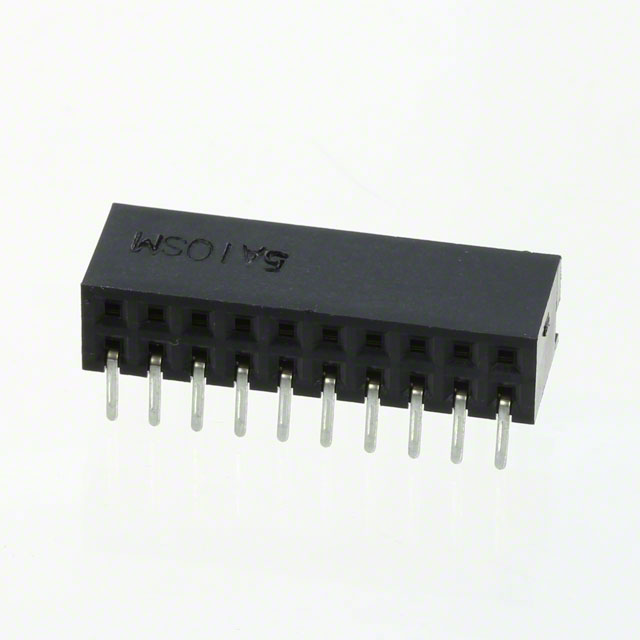

HIF3H-20DB-2.54DS(71)
![HIF3H-20DB-2.54DS(71)](/thumb/medium/8e/HIF3H-20DB-2.54DS%2871%29.jpg)
![](/upfile/linecard/medium_Hirose.jpg)
OMRON AUTOMATION & SAFETYImages are for reference only.
See Product Specifications for product details.
Buy HIF3H-20DB-2.54DS(71) with confidence from Components-World.HK, 1 Year Warranty
See Product Specifications for product details.
Buy HIF3H-20DB-2.54DS(71) with confidence from Components-World.HK, 1 Year Warranty
Request a Quote
Part Number | HIF3H-20DB-2.54DS(71) |
---|---|
Manufacturer | Hirose |
Description | CONN SOCKET 20POS 2.54MM |
Lead Free Status / RoHS Status | Lead free / RoHS Compliant |
Reference Price (In US Dollars) | 1 pcs | 10 pcs | 25 pcs | 80 pcs | 160 pcs |
---|---|---|---|---|---|
$2.015 | $1.933 | $1.772 | $1.691 | $1.611 |
- Product parameter
- Data sheet
Product parameter
Part Number | HIF3H-20DB-2.54DS(71) | Manufacturer | Hirose |
---|---|---|---|
Description | CONN SOCKET 20POS 2.54MM | Lead Free Status / RoHS Status | Lead free / RoHS Compliant |
Quantity Available | 24558 pcs | Data sheet | HIF3H Series |
Category | Connectors, Interconnects | Voltage Rating | 300VAC |
Termination | Solder | Style | Board to Board |
Series | HIF3H | Row Spacing - Mating | 0.100" (2.54mm) |
Pitch - Mating | 0.100" (2.54mm) | Packaging | Tray |
Other Names | 618-0143-5-71 H123873 HIF3H-20DB-2.54DS(71)-ND |
Operating Temperature | -55°C ~ 85°C |
Number of Rows | 2 | Number of Positions Loaded | All |
Number of Positions | 20 | Mounting Type | Through Hole, Right Angle |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | Material Flammability Rating | UL94 V-0 |
Mated Stacking Heights | - | Manufacturer Standard Lead Time | 12 Weeks |
Lead Free Status / RoHS Status | Lead free / RoHS Compliant | Insulation Material | Polybutylene Terephthalate (PBT) |
Insulation Height | 0.236" (6.00mm) | Insulation Color | Black |
Ingress Protection | - | Features | - |
Fastening Type | - | Detailed Description | 20 Position Receptacle Connector 0.100" (2.54mm) Through Hole, Right Angle Gold |
Current Rating | 3A | Contact Type | Female Socket |
Contact Shape | Square | Contact Material | Phosphor Bronze |
Contact Length - Post | 0.126" (3.20mm) | Contact Finish Thickness - Post | 39.4µin (1.00µm) |
Contact Finish Thickness - Mating | 8.00µin (0.203µm) | Contact Finish - Post | Tin |
Contact Finish - Mating | Gold | Connector Type | Receptacle |
Applications | General Purpose |
